Máquina Dobladora de Placas Serie W11 mecánica de 3 rodillos simétricos
Características de Máquina Dobladora de Placas Serie W11 mecánica de 3 rodillos simétricos:
1.Este equipo adopta una estructura simétrica 3 rodillos. Con la unidad del tornillo, la tuerca, el gusano y el tornillo de avance, el rodillo superior se mueve verticalmente en el centro entre los dos rodillos inferiores.
2.Los dos rodillos inferiores rotar, y proporcionar materiales de la placa con un par motor gracias a la participación de los equipos de salida de reductor de velocidad y el engranaje de los rodillos inferiores.
3.Esta máquina cuenta con una estructura compacta y fácil operación y mantenimiento.

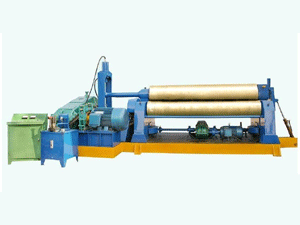

Máquina Dobladora de Placas
Parámetros de la Máquina Dobladora de Placas Serie W11 mecánica de 3 rodillos simétricos:
Especificación | Max. Espesor de la placa en espiral | Max. Ancho de la placa en espiral | Límite de rendimiento de hoja de metal | Bobinado de velocidad | Min. Diámetro de carga completa de la placa en espiral | Diámetro del eje superior | Diámetro del eje inferior | Distancia entre ejes centrales de fondo | Potencia del motor principal |
mm | mm | mm | m/min | mm | mm | mm | mm | kw | |
W11-4×1500 | 4 | 1500 | 245 | 5 | 300 | 150 | 140 | 185 | 3 |
W11-6×1500 | 6 | 1500 | 245 | 5 | 380 | 160 | 140 | 220 | 4 |
W11-6×2000 | 6 | 2000 | 245 | 4.5 | 380 | 170 | 160 | 260 | 5.5 |
W11-6×3200 | 6 | 3200 | 245 | 4.5 | 380 | 220 | 180 | 280 | 7.5 |
W11-8×2000 | 8 | 2000 | 245 | 4.5 | 400 | 185 | 170 | 260 | 5.5 |
W11-8×2500 | 8 | 2500 | 245 | 4.5 | 550 | 240 | 180 | 280 | 7.5 |
W11-12×2000 | 12 | 2000 | 245 | 4.5 | 550 | 240 | 180 | 280 | 7.5 |
W11-12×2500 | 12 | 2500 | 245 | 4.5 | 600 | 260 | 220 | 320 | 11 |
W11-12×3000 | 12 | 3000 | 245 | 4 | 700 | 280 | 240 | 360 | 11 |
W11-16 × 2000 | 16 | 2000 | 245 | 4 | 600 | 260 | 220 | 320 | 7.5 |
W11-16 × 2500 | 16 | 2500 | 245 | 4 | 700 | 280 | 240 | 360 | 11 |
W11-16×3000 | 16 | 3000 | 245 | 4 | 850 | 340 | 260 | 430 | 15 |
W11-20×2000 | 20 | 2000 | 245 | 4 | 700 | 280 | 240 | 360 | 11 |
W11-20×2500 | 20 | 2500 | 245 | 4 | 850 | 340 | 260 | 430 | 15 |
W11-25×2000 | 25 | 2000 | 245 | 4 | 850 | 330 | 270 | 430 | 15 |
W11-25×2500 | 25 | 2500 | 245 | 4 | 900 | 370 | 270 | 480 | 22 |
W11-30×2500 | 30 | 2500 | 245 | 4 | 1200 | 420 | 360 | 550 | 30 |
W11-30×3000 | 30 | 3000 | 245 | 4 | 1200 | 450 | 390 | 600 | 37 |
Máquina Dobladora de Placas Serie W11 Hidráulica de 3 Rodillos Simétricos
Características de Máquina Dobladora de Placas Serie W11 Hidráulica de 3 Rodillos Simétricos:
1.Esta Máquina Dobladora de Placas Serie W11 Hidráulica de 3 Rodillos Simétricos adopta estructura simétrica. El rodillo superior se mueve verticalmente en el centro entre los dos rodillos inferiores, y la fuerza impulsora del movimiento es el aceite hidráulico en el cilindro hidráulico empujando el émbolo.
2.Los rodillos de baja rotación y proporcionar materiales plato con torsión a través de la participación de los equipos de salida de desacelerador y el engranaje de los rodillos inferiores.
3.Este equipo rodante placa tiene características de una estructura compacta y fácil operación y mantenimiento.
Parámetros de Máquina Dobladora de Placas Serie W11 Hidráulica de 3 Rodillos Simétricos:
Especificación | Max. Espesor de la placa en espiral | Max. Ancho de la placa en espiral | Límite de rendimiento de hoja de metal | Bobinado de velocidad | Min. Diámetro de carga completa de la placa en espiral | Diámetro del eje superior | Diámetro del eje inferior | Distancia entre ejes centrales de fondo | Potencia del motor principal | Potencia del motor hidráulico |
mm | mm | mm | m/min | mm | mm | mm | mm | kw | kw | |
W11Y-30×2000 | 30 | 2000 | 245 | 4 | 1200 | 360 | 290 | 480 | 22 | 7.5 |
W11Y-25×2500 | 25 | 2500 | 245 | 4 | 1200 | 370 | 300 | 480 | 22 | 7.5 |
W11Y-30×2500 | 30 | 2500 | 245 | 4 | 1200 | 420 | 360 | 550 | 30 | 11 |
W11Y-25×3000 | 25 | 3000 | 245 | 4 | 1200 | 430 | 370 | 550 | 30 | 11 |
W11Y-30×3000 | 30 | 3000 | 245 | 4 | 1200 | 450 | 390 | 600 | 30 | 11 |
W11Y-40×2500 | 40 | 2500 | 245 | 3.5 | 1400 | 500 | 400 | 600 | 37 | 15 |
W11Y-40×3000 | 40 | 3000 | 245 | 3.5 | 1600 | 540 | 440 | 600 | 45 | 18.5 |
W11Y-50×3000 | 50 | 3000 | 245 | 3.5 | 2000 | 580 | 480 | 750 | 55 | 22 |
W11Y-60×3000 | 60 | 3000 | 245 | 3.5 | 2400 | 660 | 560 | 800 | 75 | 30 |
W11Y-70×3000 | 70 | 3000 | 245 | 3.5 | 2800 | 710 | 620 | 850 | 90 | 37 |
W11Y-80×3000 | 80 | 3000 | 245 | 3.5 | 3200 | 770 | 680 | 900 | 90 | 37 |
W11Y-90×3000 | 90 | 3000 | 245 | 3.5 | 3600 | 820 | 730 | 950 | 110 | 45 |
W11Y-100×3000 | 100 | 3000 | 245 | 3.5 | 4000 | 860 | 770 | 1000 | 110 | 45 |
W11Y-110×3000 | 110 | 3000 | 245 | 3.5 | 4000 | 900 | 810 | 1080 | 132 | 55 |
W11Y-120×3000 | 120 | 3000 | 245 | 3.5 | 4800 | 950 | 860 | 1160 | 132 | 55 |
Máquina Dobladora de Placas Universal Serie W11S de Rodillo Superior
Características de la Máquina Dobladora de Placas Universal Serie W11S de Rodillo Superior:
1.Esta Máquina Dobladora de Placas Universal Serie W11S de de Rodillo Superior puede proporcionar alta pre-doblado de precisión. Los usuarios pueden configurar la longitud de la brida recta libremente, y luego el rodillo superior directamente pre-doblar los extremos de los materiales.
2.Este equipo está controlado por NC, teniendo así una alta eficiencia y fácil operación.
3.Todos los productos acabados son de alta precisión. El rodillo superior y el tambor-como rodillos inferiores, equipados con rodillos de soporte a continuación, puede procesar cualquier tipo de placas de chapa de espesor en los productos que desea mediante la continua flexión.
4.Los dos rodillos inferiores son fijos y sólo el rodillo superior se mueve arriba y abajo, izquierda y derecha, por lo que las piezas permanecerán inmóviles. Por lo tanto, la seguridad de los operadores está garantizada.
5.Diseñado con una estructura integral, esta máquina de laminado de un plano es muy fácil y conveniente para moverse. Y pernos de anclaje no es necesario.
6.Distintos métodos de control adoptados por la máquina placa de laminación de acuerdo a las diferentes aplicaciones de los materiales de la placa. Por ejemplo, las empresas transnacionales (superior NC) se utiliza cuando los productos requeridos son de muchas variedades y cantidades pequeñas, y T & BNC (superior, inferior NC) se utiliza cuando los productos se requieren de algunas variedades y en grandes cantidades.
7.Esta máquina de rodillo superior placa universal de laminación puede procesar materiales de placa en el tipo O, tipo U, y el tipo de etapas múltiples R. Si está equipado con un dispositivo de tambor cónico, esta máquina de laminado de un plano también puede procesar materiales en el tipo tambor cónico.
Parámetros de Máquina Dobladora de Placas Universal de Rodillo Superior Pequeño de Alta Precisión:
Modelo | Max. espesor de rodadura (mm) | Max. Espesor pre-balanceo (mm) | Max. Ancho de trabajo (mm) | Diámetro del rodillo superior (mm) | Diámetro del rodillo inferior (mm) | Potencia del motor principal (kw) | ||
para la conducción | de Hidráulica | de Cambio | ||||||
W11SNC-12×2000 | 12 | 10 | 2000 | 250 | 145 | 4.5 | 4 | 1.1 |
W11SNC-14×2000 | 10 | 12 | 2000 | 250 | 145 | 5.5 | 4 | 1.1 |
W11SNC-15×2000 | 14 | 12 | 2000 | 250 | 150 | 5.5 | 4 | 1.1 |
W11SNC-16×2000 | 16 | 14 | 2000 | 255 | 150 | 7.5 | 4 | 1.1 |
W11SNC-16×2500 | 16 | 16 | 2500 | 300 | 165 | 15 | 4 | 1.1 |
W11SNC-17×2500 | 16 | 16 | 2500 | 300 | 180 | 15 | 5.5 | 1.5 |
W11SNC-18×3000 | 18 | 16 | 3000 | 350 | 180 | 15 | 5.5 | 1.5 |
W11SNC-20×2500 | 20 | 21 | 2500 | 330 | 180 | 15 | 5.5 | 1.5 |
W11SNC-20×3000 | 20 | 21 | 3000 | 375 | 200 | 18.5 | 5.5 | 2.2 |
W11SNC-25×2500 | 25 | 21 | 2500 | 380 | 220 | 22 | 5.5 | 2.2 |
W11SNC-25×3000 | 25 | 21 | 3000 | 425 | 235 | 30 | 7.5 | 2.2 |
W11SNC-25×3500 | 25 | 25 | 3500 | 440 | 235 | 30 | 7.5 | 2.2 |
W11SNC-25×6000 | 25 | 25 | 6000 | 630 | 300 | 45 | 7.5 | 2.2 |
W11SNC-30×2500 | 30 | 28 | 2500 | 410 | 235 | 30 | 7.5 | 4 |
W11SNC-30×3000 | 30 | 30 | 3000 | 450 | 250 | 37 | 7.5 | 4 |
W11SNC-32×3000 | 32 | 30 | 3000 | 480 | 260 | 37 | 7.5 | 4 |
W11SNC-35×2500 | 35 | 32 | 2500 | 460 | 260 | 37 | 11 | 4 |
W11SNC-35×3000 | 35 | 32 | 3000 | 510 | 275 | 45 | 11 | 4 |
W11SNC-40×2500 | 40 | 32 | 2500 | 500 | 275 | 45 | 11 | 4 |
Parámetros de Máquina Dobladora de Placas Universal de Rodillo Superior Grande de Alta Precisión o Máquina Dobladora de Placas Universal de Rodillo Superior de Mediano Tamaño de Alta Precisión:
Modelo | Max. espesor de rodadura (mm) | Max. pre-balanceo (mm) | Max. Ancho de trabajo (mm) | Max. Ancho de trabajo (mm) | Diámetro del rodillo inferior (mm) | Potencia del motor principal (kw) | ||
Para conducir | Para hidráulico | De Cambio | ||||||
W11SNC-40×3000 | 40 | 50 | 4000 | 750 | 420 | 90 | 15 | 5.5 |
W11SNC-40×4000 | 40 | 55 | 5000 | 820 | 440 | 90 | 15 | 5.5 |
W11SNC-45×3000 | 45 | 55 | 3000 | 650 | 380 | 75 | 22 | 5.5 |
W11SNC-45×4000 | 45 | 60 | 4000 | 780 | 440 | 90 | 22 | 5.5 |
W11SNC-50×3000 | 50 | 60 | 4000 | 810 | 460 | 90 | 22 | 5.5 |
W11SNC-50×4000 | 50 | 65 | 3000 | 710 | 420 | 75 | 22 | 5.5 |
W11SNC-55×4000 | 55 | 70 | 4000 | 840 | 480 | 110 | 22 | 7.5 |
W11SNC-55×5000 | 55 | 70 | 3000 | 740 | 440 | 90 | 22 | 7.5 |
W11SNC-60×3000 | 60 | 75 | 3000 | 770 | 460 | 90 | 22 | 7.5 |
W11SNC-60×4000 | 60 | 85 | 4000 | 900 | 520 | 110 | 22 | 7.5 |
W11SNC-65×4000 | 65 | 85 | 3000 | 800 | 480 | 110 | 22 | 7.5 |
W11SNC-70×3000 | 70 | 95 | 3000 | 860 | 480 | 110 | 22 | 7.5 |
W11SNC-70×4000 | 70 | 100 | 4000 | 940 | 560 | 132 | 22 | 7.5 |
W11SNC-75×3000 | 75 | 110 | 4000 | 990 | 600 | 160 | 22 | 7.5 |
W11SNC-80×3000 | 80 | 120 | 3000 | 900 | 580 | 160 | 22 | 7.5 |
W11SNC-80×4000 | 80 | 130 | 3000 | 960 | 600 | 160 | 22 | 7.5 |
W11SNC-85×3000 | 85 | 140 | 3000 | 1080 | 650 | 2x90 | 22 | 7.5 |
Parámetros de Máquina Dobladora de Placas Universal de Rodillo Superior Grande de Alta Precisión o Máquina Dobladora de Placas Universal de Rodillo Superior de Mediano Tamaño de Alta Precisión:
Modelo | Max. espesor de rodadura (mm) | Max. Espesor Pre-balanceo (mm) | Max. Ancho de trabajo (mm) | Max. Ancho de trabajo (mm) | Max. Ancho de trabajo (mm) | Potencia del motor principal (kw) | ||
Para conducir | Para hidráulico | Para hidráulico | ||||||
W11SNC-100×4000 | 100 | 100 | 4000 | 940 | 560 | 132 | 22 | 5.5 |
W11SNC-110×4000 | 110 | 110 | 4000 | 990 | 600 | 160 | 22 | 5.5 |
W11SNC-120×3000 | 120 | 120 | 3000 | 900 | 580 | 160 | 22 | 5.5 |
W11SNC-130×3000 | 130 | 130 | 3000 | 960 | 600 | 160 | 22 | 7.5 |
W11SNC-150×3000 | 150 | 150 | 3000 | 1080 | 650 | 2x90 | 22 | 7.5 |
W11SNC-160×4000 | 160 | 160 | 4000 | 1260 | 670 | 2x90 | 22 | 7.5 |
Como un fabricante profesional de Máquina Dobladora de Placas en China, Jiangsu Right Machinery Group Co., Ltd, suministra principalmente equipos para fertilizantes, equipos para construcción y minería, unidades funcionales de rodamiento, máquina de cizalla y corte, prensa plegadora, y máquina dobladora de placas. Fundada en 1954, hemos obtenido certificaciones de la ISO9001, ISO2000 y ABS. Con una alta calidad y precio razonable, nuestros productos son muy populares en Vietnam, Malasia, Indonesia, Burma, Bangladesh, Tailandia, Egipto, Irán, Pakistán, Nigeria, Arabia Saudita, entre otros. Si usted necesita Máquina Dobladora de Placas, por favor, no dude en contactarnos.
